FPGA SPI 通信
简介
在之前讲 FPGA 串口通信 的时候，有讲到过串口通信是异步通信，而 SPI 通信是一个典型的同步通信。它需要主设备驱动时钟信号线，所有数据位的发送和接收都在时钟的边沿触发，收发双方不再需要各自校准波特率，也不用起始位/停止位等操作，因此相比于异步的串口通信，这种通信方式效率更高，时序更稳定。缺点则是占用了更多的管脚，在 PCB 的布局布线上相比于串口复杂一些。
标准 SPI(四线式) 接口
标准 SPI 接口采用的是四线式接线方式，有 SCLK、MOSI、MISO 以及 SS#/CS# 四根信号线。这种方式的 SPI 接口支持全双工通信，即同时接收和发送。
- SCK/SCLK：SPI 的串行时钟，由主设备 (Master) 驱动。
- MOSI：全称：Master Out Slave In，是标准 SPI 的一根数据线，由主机输出，从机输入
- MISO：全称：Master In Slave Out，是标准 SPI 的一根数据线，由从机输出，主机输入
- SS#/CS#：全称：Slave Select/Chip Select 由主机驱动的片选信号线，用于多设备共享一个 SPI 总线时，选定指定设备有效的信号。该信号低电平有效。
关于片选信号线：从机设备片选信号线为高电平时，不会接收来自 MOSI 数据线上的数据，同时设备本身也不会输出任何数据。

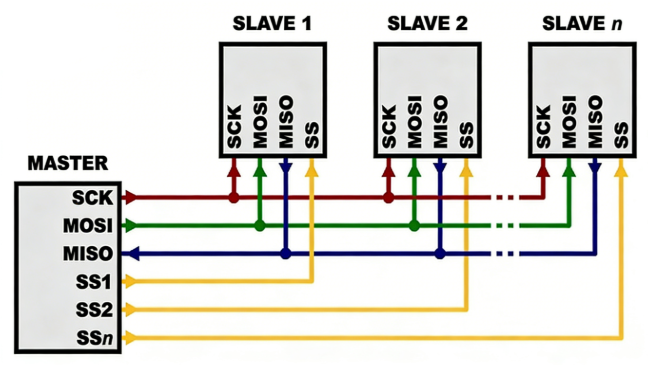

下面是一张多设备共享 SPI 通信的连接方式图
半双工 SPI (三线式) 通信
该种接线方式将数据接口 (MISO、MOSI) 整合成了一个双向数据接口 (SDIO)，不是标准的 SPI 形式，这种 SPI 通信只支持半双工通信，但这是一种常用和被广泛支持的变体，通常称为 “三线 SPI” 或 “半双工 SPI”。三线式 SPI 通信同样支持多设备共享 SDIO 总线。
用一张表格来对比四线式 SPI 和 三线式 SPI 的区别：
| 对比项 | 标准 SPI (四线式) | 三线 SPI (四线式) |
|---|---|---|
| 信号线 | 4根，SCLK, MOSI, MISO, CS | 3根：SCLK, SDIO, CS |
| 数据线 | 两根独立：发送 (MOSI) 和接收 (MISO) 分开 | 一根共用：发送和接收都通过同一条 SDIO 线 |
| 传输模式 | 全双工：可同时发送和接收 | 半双工：同一时刻只能发送或接收，不能同时进行 |
| 引脚数量 | 较多 | 较少，节省I/O资源 |

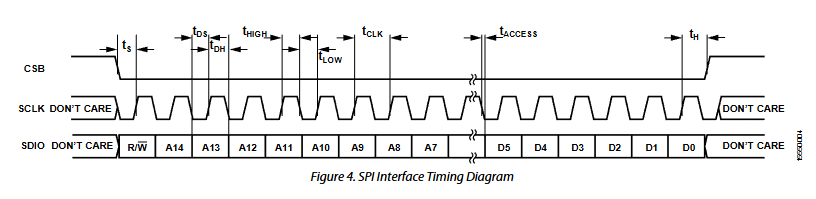

关于 SDIO 如何切换数据方向：这个要看具体的芯片数据手册，每款芯片的数据手册对于换向的时机都是不一样的。如我调试时的某款 ADC 芯片 SDIO 通信时序如下 (高位先发)：
bit 功能 功能介绍 23 R/W# 读写控制位，读操作时写 1，写操作时写 0 [22:08] A0 to A14 15 位寄存器地址 [07:00] Do to D7 7 位数据，读操作时为向寄存器写入该数据，写操作时为读回指定地址的寄存器数据，读操作时此时的 SDIO 方向为输入
SPI 的四种通信模式
由 CPOL(时钟极性) 和 CPHA(时钟相位) 控制
- CPOL(时钟极性): 控制 SCLK 电平在空闲时的状态
- 若 CPOL=0 则当 SPI 总线空闲时, SCLK 处于低电平状态
- 若 CPOL=1 则当 SPI 总线空闲时, SCLK 处于高电平状态
- CPHA(时钟相位): 控制数据的采样边沿
- 若 CPHA=0 则在时钟信号的第一个跳变沿 (通常是上升沿) 进行数据采样
- 若 CPHA=1 则在时钟信号的第二个跳变沿 (通常是下降沿) 进行数据采样
| 模式 | CPOL (时钟极性) |
CPHA (时钟相位) |
说明 |
|---|---|---|---|
| 0 | 0 | 0 | 空闲时低电平, 上升沿采集 |
| 1 | 0 | 1 | 空闲时低电平, 下降沿采集 |
| 2 | 1 | 0 | 空闲时高电平, 上升沿采集 |
| 3 | 1 | 1 | 空闲时高电平, 下降沿采集 |
SPI 模块参数以及端口定义
| 参数 | 功能描述 |
|---|---|
| DATA_WIDTH | 数据位宽 |
| CPOL | 时钟极性 |
| CPHA | 时钟相位 |
| DLK_DIV | SCLK 的时钟分频系数 |
| MOSI_IDLE_STATE | MOSI 信号线在空闲时的状态 |
| CONTINUOUS_CLK | 是否产生连续的时钟信号，若设置为 1’b0，则表示时钟仅在 SPI 活跃时产生。若设置为 1’b1，则表示时钟信号始终产生 |
| 端口 | I/O | 作用 |
|---|---|---|
| clk | I | 模块的时钟输入 |
| rst_n | I | 模块复位信号，低电平有效 |
| dat_tx[N-1:0] | I | 要通过 SPI 总线发送的数据（N 为数据位宽） |
| dat_rx[N-1:0] | O | 由从机接收到的数据（N 为数据位宽） |
| start_op | I | 一个时钟周期的脉冲信号，用于开始 SPI 通信 |
| spi_end | O | 一个时钟周期的脉冲信号，表示 SPI 发送或接收完成 |
| spi_sclk | O | spi 的时钟信号线 |
| spi_cs_n | O | spi 的片选信号线 |
| spi_miso | I | SPI 的一根数据线，由从机输出，主机输入 |
| spi_mosi | O | SPI 的一根数据线，由主机输出，从机输入 |
| data_bit_cnt | O | 发送的比特位计数器，用于在其顶层实现 SDIO 通信 |
module spi_master #(
parameter DATA_WIDTH = 4'd8 , // data width
parameter CPOL = 1'b0 , // Clock polarity
parameter CPHA = 1'b0 , // Clock phase
parameter CLK_DIV = 8'd10 , // input clk division, used to generate SCLK.
parameter MOSI_IDLE_STATE = 1'b0 , // when module goes to idle. the MOSI line logic level will be set to this value
parameter CONTINUOUS_CLK = 1'b0 // when set to 1'b1, the SCLK line will continouous or only toggle when cs is low logic if it sets to 1'b0.
)(
input clk , // module clock
input rst_n , // module reset signal, active low
input [DATA_WIDTH-1:0] dat_tx , // the data to be transmitted to slave device
output reg [DATA_WIDTH-1:0] dat_rx , // the data received from the slave device
input start_op , // pulse, trigger transfer dat operation
output reg spi_end , // signal is high when transferring data
// PHY signals
output spi_sclk , // serial clock
output reg spi_cs_n , // chip select signal, active low
input spi_miso , // master in slave out
output reg spi_mosi , // master out slave in
output reg [7:0 ] data_bit_cnt // bit transmit counter
);
// ...
endmodule串行时钟的产生
通过计数器产生 sclk_inv 信号，该信号为一个时钟周期的脉冲信号，每一次脉冲信号都代表着 SCLK 信号将会在下一个时钟周期跳变一次。
// REGION_HEADER------------------------------------------------------------------------------------
reg spi_sclk_inv ; // This signal is a pulse signal with a clk period, and on its rising edge, the SCLK signal will invert once.
reg spi_sclk_internal ; // internal serial clock divied from module clock
// generate spi_sclk_inv signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
clk_cnt <= 8'd0 ;
spi_sclk_inv <= 1'b0 ;
end
else if (clk_cnt == CLK_DIV - 1'b1) begin
clk_cnt <= 8'd0 ;
spi_sclk_inv <= 1'b1 ;
end
else if (clk_cnt == CLK_DIV[7:1] - 1'b1) begin
clk_cnt <= clk_cnt + 1'b1 ;
spi_sclk_inv <= 1'b1 ;
end
else begin
clk_cnt <= clk_cnt + 1'b1 ;
spi_sclk_inv <= 1'b0 ;
end
end
// generate spi_sclk_internal signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_sclk_internal <= 1'b0 ;
end else if (spi_sclk_inv) begin
spi_sclk_internal <= !spi_sclk_internal ;
end else begin
spi_sclk_internal <= spi_sclk_internal ;
end
end
// assign continouous clock
generate
if (CONTINUOUS_CLK == 1'b1)
assign spi_sclk = spi_sclk_internal ^ CPOL ;
else
assign spi_sclk = (spi_cs_n == 1'b1) ? CPOL : (spi_sclk_internal ^ CPOL) ;
endgenerate
// REGION_FOOTER------------------------------------------------------------------------------------时钟边沿的判断
根据内部的 sclk_internal 信号，即可判断上升沿和下降沿。
- 当
sclk_internal是高电平且spi_sclk_inv产生了脉冲信号的时候，表示sclk_internal将会在下个时钟周期跳变到低电平，此时则为sclk_internal的下降沿。 - 当
sclk_internal是低电平且spi_sclk_inv产生了脉冲信号的时候，表示sclk_internal将会在下个时钟周期跳变到高电平，此时则为sclk_internal的上升沿。 update_edge和sample_edge则表示 SPI 数据的更新边沿和采样边沿，依照 CPHA 参数的设置在上升沿或下降沿更新/采样数据。
wire spi_sclk_negedge = spi_sclk_internal & spi_sclk_inv ; // pulse signal, indicates SCLK negedge
wire spi_sclk_posedge = !spi_sclk_internal & spi_sclk_inv ;
wire update_edge = (CPHA == 0) ? spi_sclk_negedge : spi_sclk_posedge ; // Select update and sample edges based on CPHA
wire sample_edge = (CPHA == 0) ? spi_sclk_posedge : spi_sclk_negedge ;完整的 SPI 代码
module spi_master #(
parameter DATA_WIDTH = 5'd24 , // data width, [1bit RW ctrl, 15 bits register addr, 8 bits data]
parameter CPOL = 1'b0 , // Clock polarity
parameter CPHA = 1'b0 , // Clock phase
parameter CLK_DIV = 8'd10 , // input clk division, used to generate SCLK.
parameter MOSI_IDLE_STATE = 1'b0 , // when module goes to idle. the MOSI line logic level will be set to this value
parameter CONTINUOUS_CLK = 1'b0 // when set to 1'b1, the SCLK line will continouous or only toggle when cs is low logic if it sets to 1'b0.
)(
input clk , // module clock
input rst_n , // module reset signal, active low
input [DATA_WIDTH-1:0] dat_tx , // the data to be transmitted to slave device
output reg [DATA_WIDTH-1:0] dat_rx , // the data received from the slave device
input start_op , // pulse, trigger transfer dat operation
output reg spi_end , // signal is high when transferring data
// PHY signals
output spi_sclk , // serial clock
output reg spi_cs_n , // chip select signal, active low
input spi_miso , // master in slave out
output reg spi_mosi , // master out slave in
output reg [7:0 ] data_bit_cnt // bit transmit counter
);
// NOTE_HEADER--------------------------------------------------------------------------------------
// SPI Modes | CPOL | CPHA | Note
// | (Clock Polarity) | (Clock Phase) |
// ==========+==================+===============+===================================================
// 0 | 0 | 0 | Clock low level when idle, data sampled on rising edge
// 1 | 0 | 1 | Clock low level when idle, data sampled on falling edge
// 2 | 1 | 0 | Clock high level when idle, data sampled on rising edge
// 3 | 1 | 1 | Clock high level when idle, data sampled on falling edge
// NOTE_FOOTER--------------------------------------------------------------------------------------
//================================================================================
// local parameter declarations
//================================================================================
//================================================================================
// reg declarations
//================================================================================
reg [DATA_WIDTH-1:0 ] data_tx_buffer ; // tx data buffer, shift out to mosi
reg [DATA_WIDTH-1:0 ] data_rx_buffer ; // rx data buffer, shift in from miso
reg [7:0 ] clk_cnt ; // a counter for frequency division
reg spi_sclk_inv ; // This signal is a pulse signal with a clk period, and on its rising edge, the SCLK signal will invert once.
reg spi_sclk_internal ; // internal serial clock divied from module clock
reg trans_end_d ;
reg trans_start ;
reg spi_start_op_d0 ;
reg spi_start_op_d1 ;
reg spi_busy ; // internal busy signal
//================================================================================
// wire declarations
//================================================================================
wire spi_sclk_negedge = spi_sclk_internal & spi_sclk_inv ; // pulse signal, indicates SCLK negedge
wire spi_sclk_posedge = !spi_sclk_internal & spi_sclk_inv ;
wire update_edge = (CPHA == 0) ? spi_sclk_negedge : spi_sclk_posedge ; // Select update and sample edges based on CPHA
wire sample_edge = (CPHA == 0) ? spi_sclk_posedge : spi_sclk_negedge ;
wire spi_start_op_pulse ;
//================================================================================
// assign declarations
//================================================================================
assign spi_start_op_pulse = !spi_start_op_d0 & spi_start_op_d1 ;
//================================================================================
// MAIN CODE
//================================================================================
// sync start_op signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_start_op_d0 <= 1'b0 ;
spi_start_op_d1 <= 1'b0 ;
end else begin
spi_start_op_d0 <= start_op ;
spi_start_op_d1 <= spi_start_op_d0 ;
end
end
// spi busy indicator
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_busy <= 1'b0 ;
end else if (spi_start_op_pulse) begin
spi_busy <= 1'b1 ;
end else if (spi_end) begin
spi_busy <= 1'b0 ;
end else begin
spi_busy <= spi_busy ;
end
end
// REGION_HEADER------------------------------------------------------------------------------------
// generate spi_sclk_inv signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
clk_cnt <= 8'd0 ;
spi_sclk_inv <= 1'b0 ;
end
else if (clk_cnt == CLK_DIV - 1'b1) begin
clk_cnt <= 8'd0 ;
spi_sclk_inv <= 1'b1 ;
end
else if (clk_cnt == CLK_DIV[7:1] - 1'b1) begin
clk_cnt <= clk_cnt + 1'b1 ;
spi_sclk_inv <= 1'b1 ;
end
else begin
clk_cnt <= clk_cnt + 1'b1 ;
spi_sclk_inv <= 1'b0 ;
end
end
// generate spi_sclk_internal signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_sclk_internal <= 1'b0 ;
end else if (spi_sclk_inv) begin
spi_sclk_internal <= !spi_sclk_internal ;
end else begin
spi_sclk_internal <= spi_sclk_internal ;
end
end
// assign continouous clock
generate
if (CONTINUOUS_CLK == 1'b1)
assign spi_sclk = spi_sclk_internal ^ CPOL ;
else
assign spi_sclk = (spi_cs_n == 1'b1) ? CPOL : (spi_sclk_internal ^ CPOL) ;
endgenerate
// REGION_FOOTER------------------------------------------------------------------------------------
// count data bit
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
data_bit_cnt <= 8'd0 ;
end
else if (
spi_busy &&
update_edge &&
(data_bit_cnt < DATA_WIDTH)
) begin
data_bit_cnt <= data_bit_cnt + 1'b1 ;
end else if (update_edge && data_bit_cnt == DATA_WIDTH) begin
data_bit_cnt <= 8'd0 ;
end else begin
data_bit_cnt <= data_bit_cnt ;
end
end
// send data
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_mosi <= MOSI_IDLE_STATE ;
data_tx_buffer <= {DATA_WIDTH{1'b0}} ;
end else if (spi_start_op_pulse) begin
data_tx_buffer <= dat_tx ;
end
else if (
spi_busy &&
update_edge &&
(data_bit_cnt < DATA_WIDTH)
) begin
spi_mosi <= data_tx_buffer[DATA_WIDTH-1] ; // output data, MSB First
data_tx_buffer <= { // left-shift data
data_tx_buffer[DATA_WIDTH-2:0] ,
data_tx_buffer[DATA_WIDTH-1]
};
end else if (
spi_busy &&
update_edge &&
(data_bit_cnt >= DATA_WIDTH)
) begin
spi_mosi <= MOSI_IDLE_STATE ;
data_tx_buffer <= {DATA_WIDTH{1'b0}} ;
end
end
// receive data
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
data_rx_buffer <= {DATA_WIDTH{1'b0}} ;
end else if (spi_cs_n == 1'b0 && sample_edge) begin
data_rx_buffer[0] <= spi_miso ; // sample data
data_rx_buffer[DATA_WIDTH-1:1] <= data_rx_buffer[DATA_WIDTH-2:0]; // right-shif in sampled data to buffer
end else begin
data_rx_buffer <= data_rx_buffer ;
end
end
// move data from data_rx_buffer to data_rx output and generate spi_end signal
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_end <= 1'b0 ;
dat_rx <= {DATA_WIDTH{1'b0}} ;
end else if (update_edge && (data_bit_cnt == DATA_WIDTH)) begin
spi_end <= 1'b1 ;
dat_rx <= data_rx_buffer ;
end else begin
spi_end <= 1'b0 ;
end
end
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
trans_end_d <= 1'b0 ;
end else begin
trans_end_d <= spi_end ;
end
end
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
trans_start <= 1'b0 ;
end else if (spi_busy & update_edge) begin
trans_start <= 1'b1 ;
end else begin
trans_start <= 1'b0 ;
end
end
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
spi_cs_n <= 1'b1 ;
end else if (trans_start) begin
spi_cs_n <= 1'b0 ;
end else if (trans_end_d) begin // used a extended version to meet the timing requirements(clock to enable low time) of some device
spi_cs_n <= 1'b1 ;
end
end
endmodule实现三线式 SPI 通信
SDIO 通信完全不需要从头开始编写代码，以上方提供的 spi_master 模块的代码作为基础，将其作为一个子模块封装到顶层模块，再用 IOBUF 原语实现一个双向 IO 即可。
完整代码如下：
module sdio_interface (
input wire clk , // 模块的时钟信号
input wire rst_n , // 模块的复位信号，低电平有效
input wire rh_wl , // 读写控制信号, 读为高电平，写为低电平
input wire sdio_start_op , // 操作使能的脉冲信号
input wire [15:00] register_addr , // 16 位寄存器地址
input wire [07:00] dat_tx , // 要发送的数据
output wire [07:00] dat_rx , // 从 sdio 接口读取到的 8 位寄存器数据
output wire spi_sclk , // 串行时钟信号
output wire spi_cs_n , // 片选信号
inout wire sdio , // 双向 IO 端口
);
// 例化 spi_master 模块
wire spi_mosi ;
wire spi_miso ;
wire [23:00] dat_rx_t ; // 将 spi_master 模块接收到的 24 位数据暂存到此处，我们只需要低八位的寄存器数据
wire [07:00] data_bit_cnt;
wire sdio_dir = (data_bit_cnt <= 16) ? 1'b0 : rh_wl; // 前 16 位：读写控制位和寄存器地址，固定为输出方向，低 8 位根据读写控制来调整方向
assign dat_rx = dat_rx_t[07:00] ; // 只取出低八位数据
spi_master # (
.DATA_WIDTH ( 24 ), // data width, [1bit RW ctrl, 15 bits register addr, 8 bits data]
.CPOL ( 1'b0 ), // Clock polarity
.CPHA ( 1'b0 ), // Clock phase
.CLK_DIV ( 8'd10 ), // input clk division, used to generate SCLK.
.MOSI_IDLE_STATE ( 1'b0 ), // when module goes to idle. the MOSI line logic level will be set to this value
.CONTINUOUS_CLK ( 1'b0 ) // when set to 1'b1, the SCLK line will continouous or only toggle when cs is low logic if it sets to 1'b0.
) spi_master (
.clk ( clk ), // [I] [ ] module clock
.rst_n ( rst_n ), // [I] [ ] module reset signal, active-low
.dat_tx ( {rh_wl, register_addr, dat_tx} ), // [I] [DW-1:0] the data to be transmitted to slave device
.dat_rx ( dat_rx ), // [O] [DW-1:0] the data received from the slave device
.start_op ( sdio_start_op ), // [I] [ ] pulse, trigger SPI transfer
.spi_end ( spi_end ), // [O] [ ] busy is high level when transferring data
.spi_sclk ( spi_sclk ), // [O] [ 0:0] serial clock
.spi_cs_n ( spi_cs_n ), // [O] [ 0:0] chip select signal, active low
.spi_mosi ( spi_mosi ), // [I] [ 0:0] master in slave out
.spi_miso ( spi_miso ), // [O] [ 0:0] master out slave in
.data_bit_cnt ( data_bit_cnt ) // [O] [ 7:0] bit transmit counter
);
// 例化 IOBUF 原语
IOBUF # (
.DRIVE ( 12 ),
.IBUF_LOW_PWR ( "TRUE" ),
.IOSTANDARD ( "DEFAULT" ),
.SLEW ( "SLOW" )
) ms14d2600_spi_iobuf (
.O ( spi_miso ), // IOBUF 原语的输出端口，接到 spi_miso 中
.IO ( sdio ), // IOBUF 原语的双向端口，输出到模块端口
.I ( spi_mosi ), // IOBUF 原语的输入端口，接到 spi_mosi 中
.T ( sdio_dir ) // IOBUF 原语的方向控制端口，low: output, high: input
);
endmodule这里我实现的三线式 SPI 通信适用于我上面提到的某款 ADC 芯片通信时序，对于 sdio 方向的更改时机可以通过修改代码中第 21 行：
wire sdio_dir = (data_bit_cnt <= 16) ? 1'b0 : rh_wl; // 前 16 位：读写控制位和寄存器地址，固定为输出方向，低 8 位根据读写控制来调整方向将判断条件设置为你需要的值即可。
本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来源 硬件日记 | TYH123！
