ETH-02 RGMII 接口和 GMII 接口的互相转换
在 ETH-01 初识以太网的硬件组成 中我讲到了 RGMII 接口和 GMII 的两种数据接口。本篇则围绕这两种数据接口的互相转换展开。
前言
在 FPGA 中，数据通常只在时钟的上升沿被采集。对于采用双边沿数据有效的 RGMII 接口而言，若仅使用上升沿进行采样，就会丢失下降沿所对应的数据。同理，FPGA 在输出数据时，也只能在上升沿发生变化。为解决这一问题，Xilinx 提供了 IDDR 和 ODDR 两个原语，分别用于接收和发送双边沿数据。
下方所有配图均来自 7Series FPGAs SelectIO Resources User Guide (UG471)
你可以打开 DOCNav 来搜索对应的文档名称
IDDR (Input Double Data Rate)
IDDR 的作用是将 RGMII 接口中的双边沿数据 (DDR) 转换为 FPGA 内部可以处理的单边沿数据，IDDR 将双边沿变化的数据通过寄存器输出到了 Q1/Q2 两个端口上，分别代表上升沿的数据和下降沿的数据。
下面是 IDDR 原语的语言模板
IDDR #(
.DDR_CLK_EDGE ( "OPPOSITE_EDGE" ), // 数据对齐参数，有 "OPPOSITE_EDGE", "SAME_EDGE" or "SAME_EDGE_PIPELINED"
.INIT_Q1 ( 1'b0 ), // Q1 的初始值: 1'b0 or 1'b1
.INIT_Q2 ( 1'b0 ), // Q2 的初始值: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) IDDR_inst (
.Q1 ( Q1 ), // 1-bit 时钟上升沿输出的值
.Q2 ( Q2 ), // 1-bit 时钟下降沿输出的值
.C ( C ), // 1-bit 时钟输入
.CE ( CE ), // 1-bit 时钟使能信号
.D ( D ), // 1-bit DDR 信号输入
.R ( R ), // 1-bit 复位信号
.S ( S ) // 1-bit 置位信号，优先级低于复位信号
);参数介绍
- DDR_CLK_EDGE：数据对齐方式，该参数将在下文介绍。
- INIT_Q1/Q2：初始化 Q1、Q2 的初始值。
- SRTYPE：配置复位/置位信号为同步/异步。建议是使用同步复位驱动 R/S，以避免亚稳态的产生。
端口介绍
- Q1/Q2：数据的输出端口，Q1 输出时钟上升沿的数据，Q2 输出时钟下降沿的数据。
- C：时钟的输入端口。
- CE：时钟的使能信号，高电平有效。
- D：DDR 信号的输入端口。
- R/S：复位/置位信号，只能使用其中之一 (置1)，或全部不使用 (置 0)。复位信号使得 Q1/Q2 输出 0，置位信号使得 Q1/Q2 输出 1。
IDDR 数据对齐方式

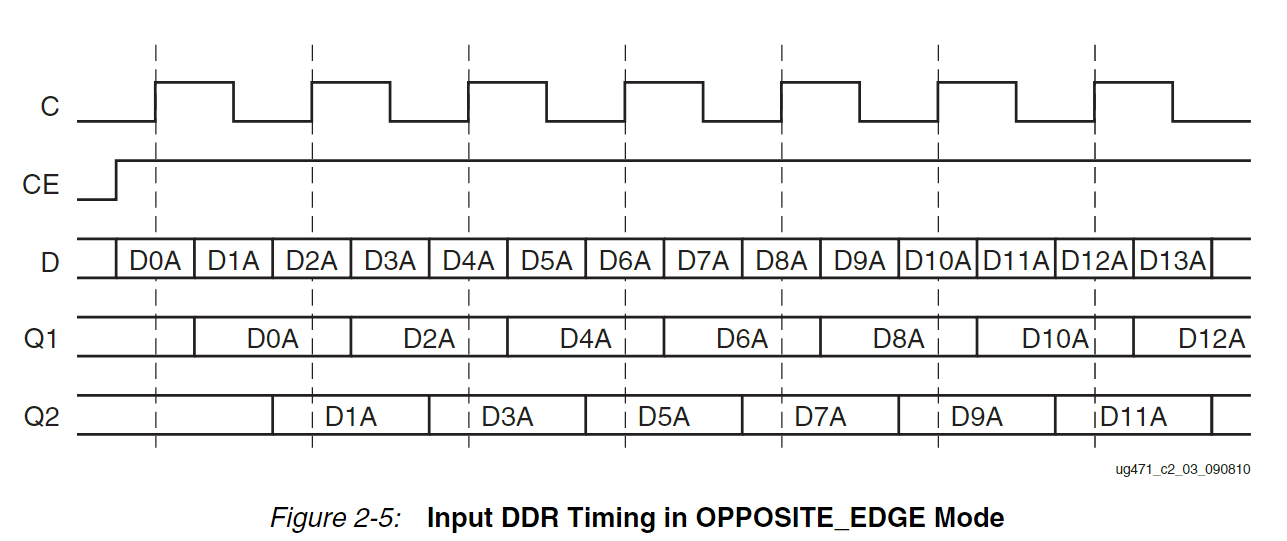

- OPPOSITE_EDGE：数据对齐的基本模式，该模式实现了基本的 DDR 功能，但是输出的数据 Q1/Q2 在单个时钟周期内不能同时有效，对逻辑设计不友好，已经较少使用。下图为该模式下的时序图例。

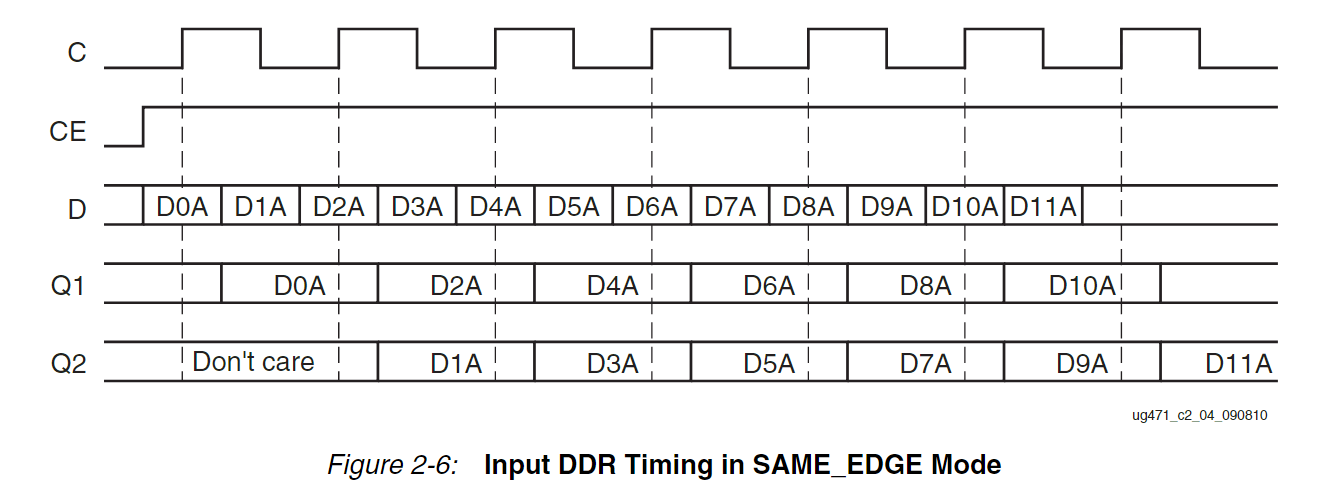

- SAME_EDGE：数据在同一个时钟沿提供给内部逻辑，能有效避免时序冲突。缺点是两个数据之间有一个时钟周期的延迟差异，在逻辑上需要处理 “错位”。下图为该模式下的时序图例。

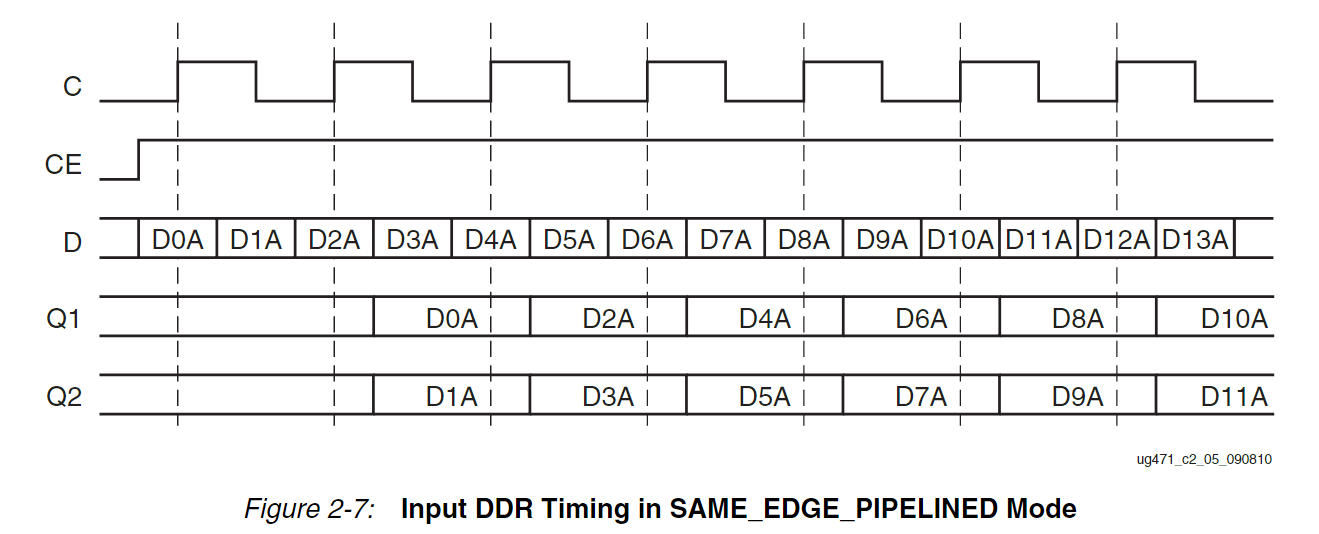

- SAME_EDGE_PIPELINED：完美的数据对齐，两个输出 Q1/Q2 在相同的钟沿同时有效。代价则是引入了额外的延时，通常是 2 个时钟周期。下图为该模式下的时序图例。
通过时序图我们可以看到IDDR原语在SAME_EDGE_PIPELINED对齐模式下满足了我们的数据对齐要求，所以在这里我们使用SAME_EDGE_PIPELINED对齐方式。
ODDR (Output Double Data Rate)
ODDR 的作用正好与 IDDR 是相反的，它通过在时钟的上升沿更新 Q1/Q2 的值，之后输出双边沿变化的 DDR 信号。
下面是 ODDR 的语言模板
ODDR #(
.DDR_CLK_EDGE ("OPPOSITE_EDGE"), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT (1'b0 ), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE ("SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) ODDR_inst (
.Q ( Q ), // 1-bit DDR output
.C ( C ), // 1-bit clock input
.CE ( CE ), // 1-bit clock enable input
.D1 ( D1 ), // 1-bit data input (positive edge)
.D2 ( D2 ), // 1-bit data input (negative edge)
.R ( R ), // 1-bit reset
.S ( S ) // 1-bit set
);参数介绍
- DDR_CLK_EDGE：数据对齐方式，该参数将在下文介绍。
- INIT：初始化端口 Q 的初始值。
- SRTYPE：配置复位/置位信号为同步/异步。建议是使用同步复位驱动 R/S，以避免亚稳态的产生。
端口介绍
- D1/D2：数据的输入端口，D1 将会被输出到时钟的上升沿，D2 将会被输出到时钟的下降沿。
- C：时钟的输入端口。
- CE：时钟的使能信号，高电平有效。
- Q：DDR 信号的输出端口。
- R/S：复位/置位信号，只能使用其中之一 (置1)，或全部不使用 (置 0)。复位信号使得 Q1/Q2 输出置 0，置位信号使得 Q1/Q2 输出置 1。
ODDR 数据对齐方式

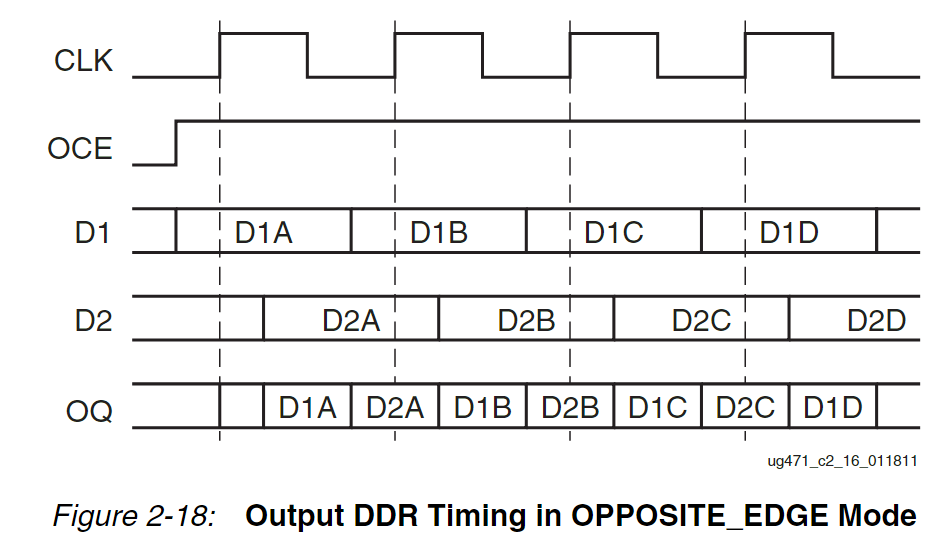

- OPPOSITE_EDGE：在该模式下时钟的两个边沿都用于从 FPGA 逻辑捕获数据，从而实现两倍数据的吞吐量。这种方式要求内部逻辑必须提供两个数据流：D1 数据流与上升沿对齐，D2 数据流与下降沿对齐, (或提前半个周期来保持数据的稳定)。该方式通常要求使用下降沿的触发器来驱动，容易导致时序违例。该模式的时序图例如下。

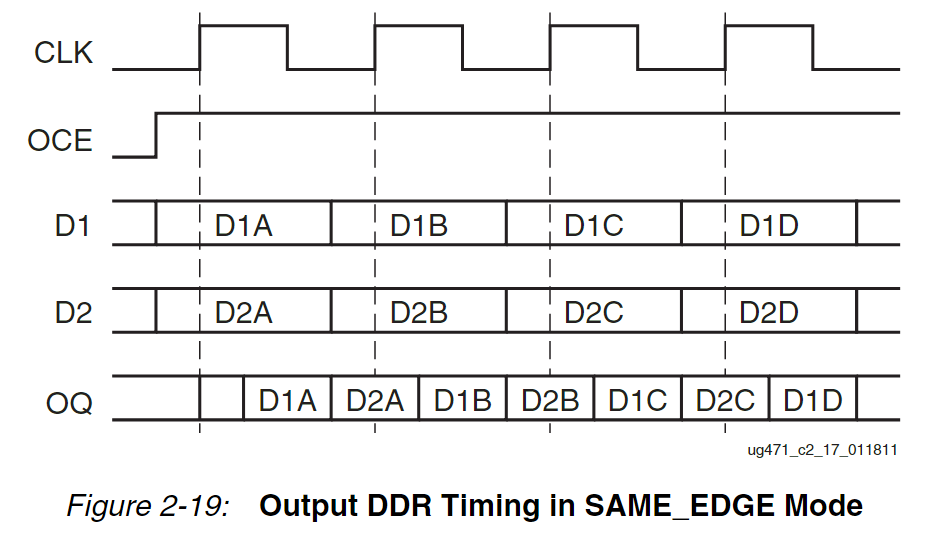

- SAME_EDGE：在该模式下，D1/D2 都可以由上升沿触发的逻辑产生，DDR 内部会自动把 D2 对齐到下降沿进行输出，从而避免了跨边沿的约束，时序宽松，设计更加简单。该模式的图例如下。
TX_CTRL 的转换
在 RGMII 接口中，TX_CTL是一个集成了 GMII 接口中 TX_EN(发送使能) 和 TX_ER(发送错误) 功能的符合信号，通过将这两个信号编码在了同一个时钟周期内，传递了两个控制信息。
TX_CTL 采用的同样也是双边沿采样 (DDR)，配合发送时钟 TXC 一起传输。它的编码规则如下：
- 上升沿：传输
TX_EN信号，表示该时钟周期内的数据是否有效。 - 下降沿：传输
TX_EN ^ TX_ER，即TX_EN ^ TX_ER的异或 (XOR) 结果。
这种编码方式定义了四种明确的状态：
| 组合场景 | GMII: TX_EN | GMII_TX_ER | RGMII: TX_CTL (上升沿) |
RGMII: TX_CTL (下降沿) |
状态描述 |
|---|---|---|---|---|---|
| 正常帧间隙 (空闲) |
0 | 0 | 0 | 0 | 空闲状态。链路无数据传输，TX_CTL保持低电平 |
| 正常帧传输 | 1 | 0 | 1 | 1 | 正常数据传输。表示当前时钟周期的 8 位数据全部有效 |
| 数据错误 | 1 | 1 | 1 | 0 | 发送错误。指示当前传输帧中存在错误，通常由MAC层发起 |
| 保留/异常 | 0 | 1 | 0 | 1 | 无效的组合，实际过程中用不到 |
在标准操作中，大多数应用只需要关注
正常帧传输（上升沿=1，下降沿=1）和数据错误（上升沿=1，下降沿=0）这两种情况。
关于 TX_CTL 信号的产生方式，代码如下：
ODDR #(
.DDR_CLK_EDGE ( "SAME_EDGE" ), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT ( 1'b0 ), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) rgmii_tdv_oddr_inst (
.Q ( rgmii_tx_ctl ), // 1-bit DDR output
.C ( gmii_txc ), // 1-bit clock input
.CE ( 1'b1 ), // 1-bit clock enable input
.D1 ( gmii_tx_en ), // 1-bit data input (positive edge)
.D2 ( gmii_tx_en ), // 1-bit data input (negative edge) 实际上发送时 tx_ctl 信号一致都是拉高的，所以下降沿也接到了 gmii_tx_en 信号上。
.R ( 1'b0 ), // 1-bit reset
.S ( 1'b0 ) // 1-bit set
);RGMII 接口与 GMII 接口互相转换的代码实现
GMII 转 RGMII
首先来实现 GMII 转 RGMII 接口，这样 FPGA 侧的逻辑就可以通过 GMII 接口发送，再由该模块转换成 RGMII 接口的数据传递到 PHY 芯片了。
module rgmii_tx (
// GMII
input wire gmii_txc , // [I] [ ] gmii rx clock
input wire gmii_tx_en , // [I] [ ] gmii rx control
input wire [7:0] gmii_txd , // [I] [7:0] gmii rx data
// RGMII
output wire rgmii_txc , // [O] [ ] rgmii rx clock
output wire rgmii_tx_ctl , // [O] [ ] rgmii rx control
output wire [3:0] rgmii_txd // [O] [3:0] rgmii rx data
);
// RGMII 接口 tx_ctl 信号的产生
ODDR #(
.DDR_CLK_EDGE ( "SAME_EDGE" ), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT ( 1'b0 ), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) rgmii_tdv_oddr_inst (
.Q ( rgmii_tx_ctl ), // 1-bit DDR output
.C ( gmii_txc ), // 1-bit clock input
.CE ( 1'b1 ), // 1-bit clock enable input
.D1 ( gmii_tx_en ), // 1-bit data input (positive edge)
.D2 ( gmii_tx_en ), // 1-bit data input (negative edge)
.R ( 1'b0 ), // 1-bit reset
.S ( 1'b0 ) // 1-bit set
);
// generate 语句为每一条数据线都生成 ODDR 原语
genvar i;
generate
for (i=0; i<4; i=i+1)
begin: txd_bus
ODDR #(
.DDR_CLK_EDGE ( "SAME_EDGE" ), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT ( 1'b0 ), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) rgmii_txd_oddr_inst (
.Q ( rgmii_txd[i] ), // 1-bit DDR output
.C ( gmii_txc ), // 1-bit clock input
.CE ( 1'b1 ), // 1-bit clock enable input
.D1 ( gmii_txd[i ] ), // 1-bit data input (positive edge)
.D2 ( gmii_txd[i+4] ), // 1-bit data input (negative edge) 在 RGMII 接口的要求中，时钟的上升沿发送高 4 位，下降沿发送低 4 位。
.R ( 1'b0 ), // 1-bit reset
.S ( 1'b0 ) // 1-bit set
);
end
endgenerate
// 使用 ODDR 原语生成 rgmii_txc 来匹配延迟
ODDR #(
.DDR_CLK_EDGE ( "SAME_EDGE" ), // "OPPOSITE_EDGE" or "SAME_EDGE"
.INIT ( 1'b0 ), // Initial value of Q: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) rgmii_clk_oddr_inst (
.Q ( rgmii_txc ), // 1-bit DDR output
.C ( gmii_txc ), // 1-bit clock input
.CE ( 1'b1 ), // 1-bit clock enable input
.D1 ( 1'b1 ), // 1-bit data input (positive edge)
.D2 ( 1'b0 ), // 1-bit data input (negative edge)
.R ( 1'b0 ), // 1-bit reset
.S ( 1'b0 ) // 1-bit set
);RGMII 转 GMII
module rgmii_rx (
// RGMII
input wire rgmii_rxc , // [I] [ ] rgmii rx clock
input wire rgmii_rx_ctl , // [I] [ ] rgmii rx control
input wire [3:0] rgmii_rxd , // [I] [3:0] rgmii rx data
// GMII
output wire gmii_rxc , // [O] [ ] gmii rx clock
output wire gmii_rx_dv , // [O] [ ] gmii rx data valid
output wire [7:0] gmii_rxd // [O] [7:0] gmii rx data
);
wire rgmii_rxc_bufio ;
wire rgmii_rxc_bufg ;
wire [1:0] gmii_rx_dv_t ;
assign gmii_rxc = rgmii_rxc_bufg ;
assign gmii_rx_dv = gmii_rx_dv_t[0] & gmii_rx_dv_t[1] ;
BUFG BUFG_inst (
.I ( rgmii_rxc ),
.O ( rgmii_rxc_bufg )
);
BUFIO BUFIO_inst (
.I ( rgmii_rxc ),
.O ( rgmii_rxc_bufio )
);
genvar i;
generate
for (i = 0; i < 4; i = i+1)
begin: rxd_bus
// input delay
IDDR #(
.DDR_CLK_EDGE ( "SAME_EDGE_PIPELINED" ), // "OPPOSITE_EDGE", "SAME_EDGE" or "SAME_EDGE_PIPELINED"
.INIT_Q1 ( 1'b0 ), // Initial value of Q1: 1'b0 or 1'b1
.INIT_Q2 ( 1'b0 ), // Initial value of Q2: 1'b0 or 1'b1
.SRTYPE ( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"
) gmii_rxd_iddr (
.Q1 ( gmii_rxd[i ] ), // [O] 1-bit output for positive edge of clock
.Q2 ( gmii_rxd[i+4] ), // [O] 1-bit output for negative edge of clock
.C ( rgmii_rxc_bufio ), // [I] 1-bit clock input
.CE ( 1'b1 ), // [I] 1-bit clock enable input
.D ( rgmii_rxd[i] ), // [I] 1-bit DDR data input
.R ( 1'b0 ), // [I] 1-bit reset
.S ( 1'b0 ) // [I] 1-bit set
);
end
endgenerate本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来源 硬件日记 | TYH123！
