ETH-01 初识以太网的硬件组成
以太网通信的硬件组成

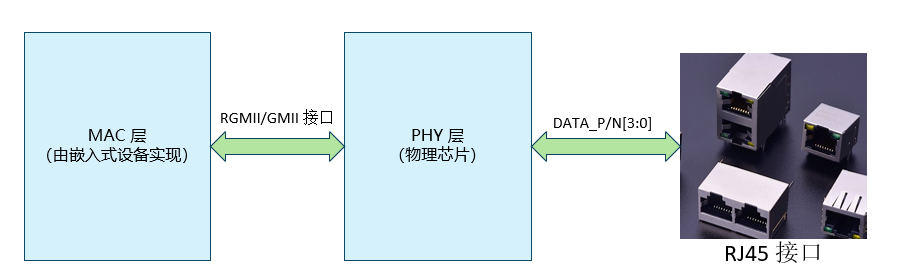

下面是一张硬件组成图例
主要由 MAC (Media Access Control,媒体访问控制器) 和 PHY(Physical Layer,物理层接口) 两大部分组成。
- MAC:通常由嵌入式设备(如单片机、FPGA 等)实现,负责数据的打包、寻址、CRC 校验等逻辑控制功能。
- PHY:一般作为一颗独立的板载芯片,负责网络自协商、数据编解码等物理层相关工作。
通信设备之间通过 RJ45 接口进行连接。需要注意的是,接口本身不具备通信功能,仅起到连接信号的作用。
RGMII 和 GMII 接口
RGMII 和 GMII 都是连接 MAC 层与 PHY 层的芯片间接口,主要区别在于引脚数量和传输效率。

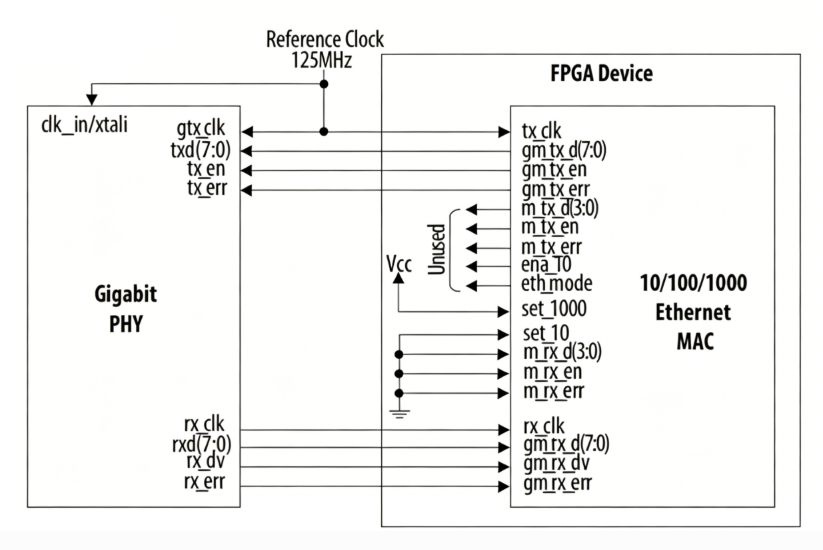

GMII (Gigabit Media Independent Interface)
GMII 是千兆以太网接口的完整实现,也是早期 MII 接口的升级版(MII 最高支持 100Mbps)。
- 数据宽度:8 位(发送和接收各 8 条数据线)
- 时钟频率:
- 1000 Mbps 模式:125 MHz
- 100 Mbps 模式:25 MHz
- 10 Mbps 模式:2.5 MHz
- 关键信号:
TXD[7:0](发送数据)、RXD[7:0](接收数据)TX_CLK/RX_CLK(时钟,由 PHY 提供或从数据中恢复)TX_EN(发送使能)、RX_DV(接收数据有效)TX_ER/RX_ER(错误指示)CRS(载波侦听)、COL(冲突检测,仅半双工用)
- 优点:时序简单,兼容性好,支持全双工和半双工。
- 缺点:引脚数量多,约 24 根,PCB 布线复杂,成本高。
- 应用场景:早期千兆交换芯片、FPGA 开发板、对时序要求极高的场合。
注意:GMII 的发送时钟
TX_CLK可能来自 MAC,也可能来自 PHY(取决于模式),这一点与 MII 略有差异。

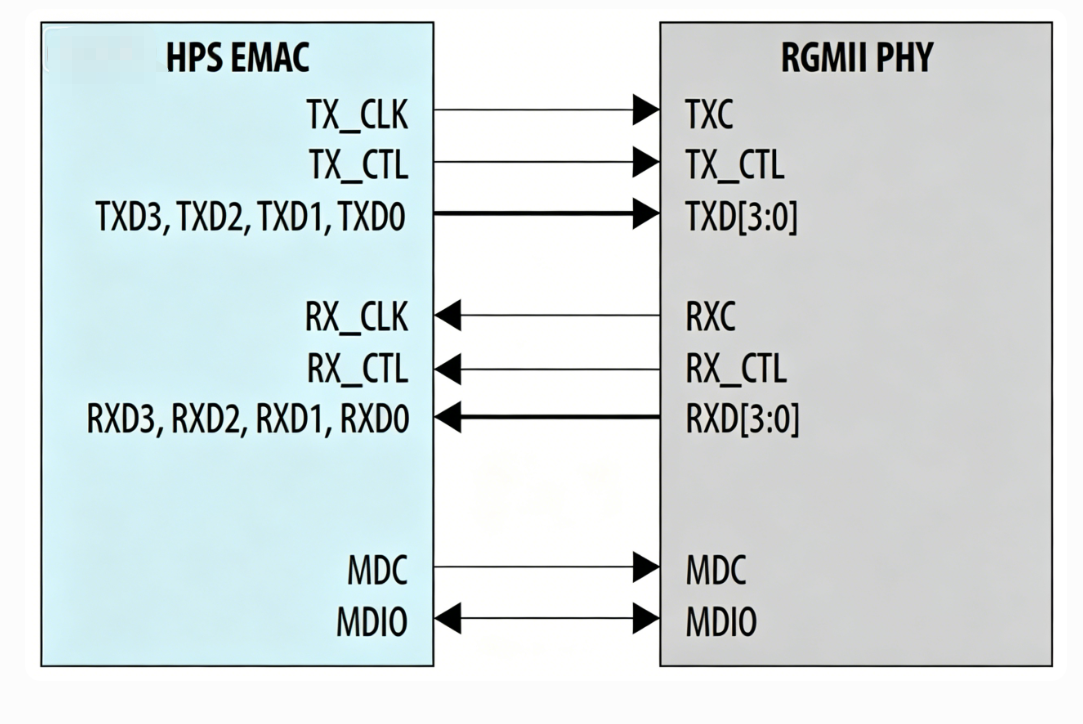

RGMII (Reduced GMII)
RGMII 是为了解决 GMII 引脚过多问题而设计的精简版接口,是目前大多数 SoC、交换芯片和 PHY 芯片的首选。它采用的是 DDR(Double Data Rate) 模式传输的数据,即时钟的上升沿和下降沿均为有效数据。
- 数据宽度:4 位(发送和接收各 4 条数据线)
- 时钟频率:
- 1000 Mbps 模式:125 MHz(双沿采样,等效 250 Mbps per pin)
- 100 Mbps 模式:25 MHz(双沿采样,等效 50 Mbps per pin)
- 10 Mbps 模式:2.5 MHz(双沿采样,等效 5 Mbps per pin)
- 核心技术:DDR(Double Data Rate)——时钟的上升沿和下降沿均传输数据。其中上升沿传递数据的高 4 位,下降沿传递数据的低 4 位。所以 4 位数据线 x 双边沿 x 125MHz = 1000Mbps。
- 关键信号:
TXD[3:0](发送数据)、RXD[3:0](接收数据)TX_CLK(125MHz 时钟,由 MAC 或 PHY 提供)RX_CLK(125MHz 时钟,由 PHY 恢复)TX_CTL(发送控制,上升沿 = TX_EN,下降沿 = TX_ER 或其它编码)RX_CTL(接收控制,上升沿 = RX_DV,下降沿 = RX_ER)
- 优点:引脚数少,约 12 根,仅为 GMII 的一半,PCB 布局更轻松。
- 缺点:
- 时序要求严格,因为用到了双沿和信号编码。
- 通常需要 PCB 上做等长走线,并且 MAC/PHY 内部要有时钟延迟调整功能(一般通过 RGMII TX/RX Delay 配置)。
- 应用场景:绝大多数现代嵌入式处理器、以太网交换机芯片、路由器、网卡。

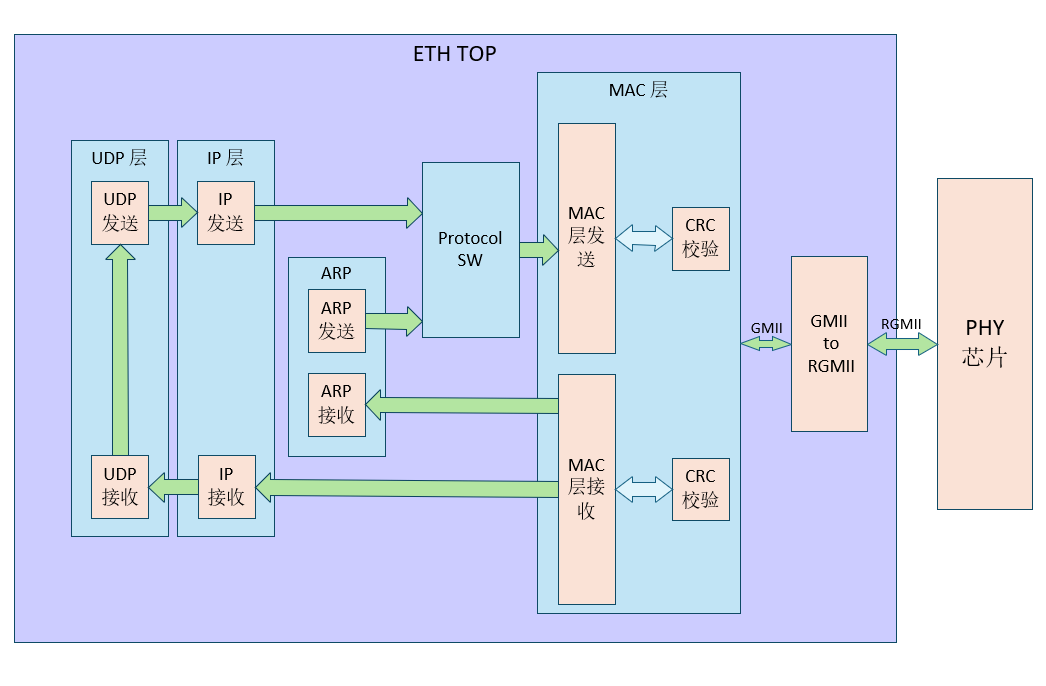

实现以太网通信的模块框图 (UDP 通信)
模块以实现 UDP 回环测试为目标,整体模块框图如下图所示。
接下来的系列文章根据以下模块框图逐步推进。
注意:Protocol SW 模块的作用是在 ARP 协议与 IP 协议之间进行切换。若将 ARP 协议和 IP 协议直接连接到 MAC 发送层,会导致多重驱动问题,这在 FPGA 设计中是不允许的。
简单来说,
Protocol SW模块正是为了避免因多重驱动而引发时序违例所设计的。
小结
以太网的硬件设计离不开 MAC 与 PHY 的协同工作,而 GMII 与 RGMII 作为两者之间的主流接口,分别在高性能与高集成度之间提供了不同的选择。GMII 以完整的 8 位数据线和简单的时序控制,适合对时序要求严苛的早期设备或开发平台;RGMII 则通过 DDR 技术和引脚精简,成为当前嵌入式系统中最常用的接口标准。理解这些接口的特性,有助于在实际项目中进行合理的芯片选型和 PCB 设计,从而在性能、成本与布线复杂度之间取得平衡。
